Vòng bi bạc đạn 30206 là gì?

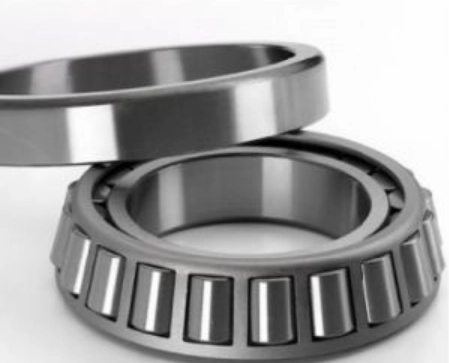

Vòng bi bạc đạn 30206 (d=30 mm, D= 62 mm, T= 17.25 mm, khối lượng 0.23 Kg) là vòng bi côn một dãy, kích thước inch, được thiết kế để chịu được tải trọng hướng tâm và hướng trục kết hợp, đồng thời cung cấp ma sát thấp trong quá trình vận hành. Vòng trong, với các con lăn và vòng cách, có thể được gắn riêng biệt với vòng ngoài. Các thành phần có thể tách rời và hoán đổi cho nhau này tạo điều kiện thuận lợi cho việc lắp đặt, tháo dỡ và bảo trì. Bằng cách lắp một ổ trục côn một hàng vào một ổ lăn khác và đặt tải trước, có thể đạt được ứng dụng ổ trục cứng.
Đặc tính của vòng bi bạc đạn 30206
Khả năng chịu tải xuyên tâm và hướng trục cao
Chứa tải trọng trục theo một hướng
Ma sát thấp và tuổi thọ dài
Các thành phần có thể tách rời và hoán đổi cho nhau
Thông số kỹ thuật của vòng bi bạc đạn 30206 SKF FAG NSK NTN TIMKEN KOYO IKO
|
Cấp hiệu suất SKF |
SKF Explorer |
|
Dãy kích thước |
3DB |
Kích thước vòng bi bạc đạn 30206
(d= 30 mm, D =62 mm, T=17.25 mm)
|
d |
30 mm |
Đường kính lỗ |
|
D |
62 mm |
Đường kính ngoài |
|
T |
17.25 mm |
Tổng chiều rộng |
|
d1 |
≈ 45.3 mm |
Đường kính vai của vòng trong |
|
B |
16 mm |
Chiều rộng vòng trong |
|
C |
14 mm |
Chiều rộng vòng ngoài |
|
r1,2 |
min 1 mm |
Kích thước góc lượn của vòng trong |
|
r3,4 |
min.1 mm |
Kích thước góc lượn của vòng ngoài |
|
a |
13.65 mm |
Khoảng cách mặt hông đến điểm áp suất |
